Étalonnage d'un ECG: à quelle fréquence le faire?

Le piège classique: un ECG qu'on n'a jamais vérifié depuis son installation

Et si rien ne garantit aujourd'hui que le signal délivré par votre électrocardiographe corresponde encore exactement à la réalité physiologique de vos patients?

Ce n'est pas forcément la machine entière qui est en cause. C'est parfois son étalonnage: cette référence technique qui permet de relier ce que l'appareil imprime ou affiche à une amplitude et à une durée réelles. Une dérive peut s'installer progressivement, sans message d'erreur ni panne visible, jusqu'à produire des tracés techniquement propres mais cliniquement trompeurs.

La fréquence d'étalonnage d'un ECG en cabinet médical n'est donc pas un caprice de technicien ni une recommandation de plus à cocher sur une checklist administrative. C'est un maillon de sécurité diagnostique, au même titre que l'état des câbles, la qualité du contact cutané ou la bonne vitesse de déroulement du papier. La question n'est pas seulement de savoir quand faire passer un technicien. Il faut aussi savoir ce que l'on peut contrôler soi-même entre deux interventions.

Le cadre réglementaire: qui porte la responsabilité, et pourquoi il n'y a pas de marge

Commençons par le texte qui fait référence en France. L'article R5212-25 du Code de la santé publique prévoit que l'exploitant d'un dispositif médical — praticien, directeur du cabinet ou responsable du parc — doit en assurer la maintenance conformément aux instructions du fabricant. Lorsque ces instructions sont absentes ou incomplètes, la maintenance doit être organisée sous la responsabilité de l'exploitant.

Concrètement, cela signifie trois choses:

• Vous ne pouvez pas vous défausser sur le fabricant: la responsabilité de la maintenance de l'appareil utilisé au cabinet vous incombe.
• Vous ne pouvez pas non plus décider seul d'un intervalle arbitraire: la notice, le contrat de maintenance et les préconisations du constructeur restent les premières références.
• En cas d'incident associé à un tracé erroné, le carnet de maintenance, les rapports d'intervention et la traçabilité des contrôles peuvent être examinés.

Le cadre réglementaire n'impose pas une fréquence calendaire universelle pour l'étalonnage de tous les ECG. C'est un point important: on parle souvent de contrôle technique ECG obligatoire comme s'il existait une échéance identique pour chaque appareil et chaque cabinet. En pratique, l'obligation porte sur la maintenance et la sécurité du dispositif, avec une périodicité adaptée aux recommandations du fabricant, à l'intensité d'utilisation et au contexte de soins.

Un ECG mal étalonné ne se met pas forcément en panne. Il continue de tracer. C'est précisément ce qui le rend dangereux.

Le contrôle visuel du tracé ne remplace pas la maintenance réglementaire, mais il permet de repérer rapidement une anomalie manifeste. Une ligne de base instable, un signal inhabituellement faible ou un rectangle de calibration déformé ne doivent pas être classés automatiquement parmi les simples artefacts.

La maintenance préventive annuelle: le rythme raisonnable

Dans la réalité des cabinets, la maintenance préventive annuelle constitue le rythme le plus prudent et le plus couramment retenu. Elle laisse peu de place à une dérive prolongée et permet de remettre à jour le dossier de l'appareil avant que les contrôles ne deviennent une formalité oubliée.

Cette périodicité ne signifie pas que tous les ECG doivent être révisés exactement une fois par an, quelles que soient leur marque, leur ancienneté et leur utilisation. Un appareil employé plusieurs fois par jour dans un cabinet très fréquenté n'est pas soumis aux mêmes contraintes qu'un modèle utilisé de façon occasionnelle. De même, un ECG déplacé régulièrement, branché sur différents postes ou manipulé avec des câbles souvent enroulés peut nécessiter une vigilance accrue.

Une intervention de maintenance préventive comprend généralement:

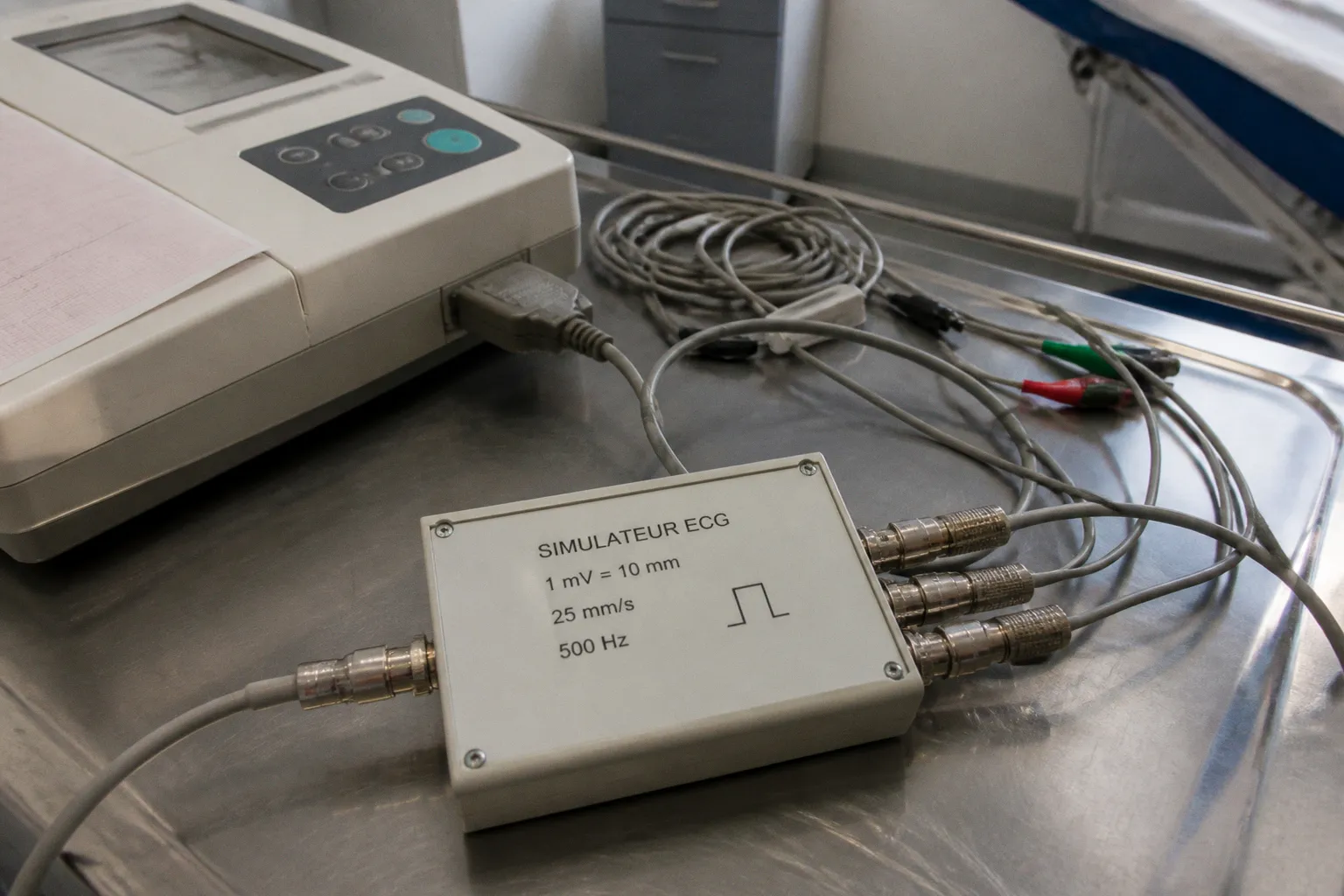

1. Le contrôle métrologique de l'étalonnage, avec vérification de la réponse de l'appareil à un signal de référence.

2. La vérification de la vitesse de déroulement, sur les modèles à impression papier, ainsi que de la cohérence entre la vitesse sélectionnée et le tracé obtenu.

3. L'examen des câbles, des fiches et des électrodes, qui sont souvent à l'origine d'artefacts attribués à tort à l'électronique de l'appareil.

4. La vérification des réglages et des fonctions logicielles, notamment lorsque l'ECG est relié à un système d'archivage ou à un dossier patient informatisé.

5. La recherche d'usure ou de dommage mécanique, sur le boîtier, le clavier, le compartiment papier et les connecteurs.

6. La rédaction d'un rapport, conservé avec le carnet de maintenance et les documents relatifs au dispositif.

La durée de vie d'un appareil ECG ne se résume pas à son âge affiché sur la facture. Un ECG ancien peut rester exploitable si sa maintenance est suivie, si ses accessoires sont disponibles et si ses résultats restent conformes aux spécifications du fabricant. À l'inverse, un appareil plus récent peut devenir problématique lorsque les câbles sont endommagés, que la batterie faiblit ou que les mises à jour nécessaires ne sont plus assurées.

La bonne question n'est donc pas seulement: depuis combien d'années l'appareil est-il installé? Il faut aussi demander quand son dernier contrôle a été effectué, quelles anomalies ont été relevées et si le rapport confirme le maintien de ses performances.

1 mV = 10 mm, 25 mm/s: les deux chiffres à garder en tête

Sur un ECG standard, deux paramètres structurent la lecture du tracé:

À une sensibilité de 10 mm/mV, un signal de 1 mV doit produire une déflexion verticale de 10 mm. Sur le papier millimétré habituel, cela correspond à deux grands carreaux de 5 mm chacun. La largeur du rectangle ne représente pas l'amplitude: elle dépend de la durée de l'impulsion de calibration et de la vitesse du papier. À 25 mm/s, une impulsion de 200 millisecondes occupe 5 mm, soit un grand carreau.

Cette distinction paraît élémentaire, mais elle est régulièrement brouillée par les réglages automatiques, les impressions réduites ou les habitudes prises devant des écrans qui ne reproduisent pas toujours l'échelle papier. Un rectangle dont la hauteur est correcte mais dont la largeur a changé ne signale pas le même problème qu'un rectangle trop bas ou trop haut.

Sur de nombreux appareils, l'ECG propose aussi des réglages de sensibilité différents, par exemple lorsque le signal est très ample ou très faible. Il faut alors vérifier le réglage sélectionné avant d'interpréter le rectangle. Une calibration imprimée selon une sensibilité réduite ne doit pas être comparée comme si l'appareil était resté sur le réglage standard. Le paramètre choisi doit être lisible sur le tracé ou identifiable dans le compte rendu.

Une dérive d'amplitude peut modifier l'impression visuelle d'un QRS, d'une onde T ou d'un sus-décalage. Elle ne suffit pas, à elle seule, à poser un diagnostic erroné, mais elle peut influencer l'analyse lorsqu'elle s'ajoute à un tracé limite. C'est pour cette raison que l'étalonnage est un préalable technique: avant de discuter la morphologie d'une onde, il faut savoir que l'échelle verticale et l'échelle temporelle sont fiables.

Le rectangle d'étalonnage: votre contrôle quotidien en quelques secondes

Vous n'avez pas besoin d'attendre le passage annuel du technicien pour repérer une anomalie grossière. Le constructeur a prévu un repère intégré: le rectangle d'étalonnage, ou impulsion de calibration, qui s'imprime généralement au début du tracé sur les appareils à papier. Sur les modèles numériques, il peut apparaître à l'écran ou sur le document exporté selon la configuration choisie.

Sur un papier millimétré standard, le repère attendu à la calibration habituelle est le suivant:

• Hauteur du rectangle: 10 mm, soit deux grands carreaux. Cette hauteur correspond à la référence de 1 mV lorsque la sensibilité est réglée sur 10 mm/mV.
• Largeur du rectangle: 5 mm, soit un grand carreau. À 25 mm/s, cette largeur correspond à une impulsion de calibration de 200 millisecondes.
• Aspect du rectangle: les angles doivent rester nets, les bords droits et la forme régulière. Une déformation visible mérite une vérification avant de poursuivre les enregistrements.

La hauteur et la largeur ne doivent donc pas être inversées. Le repère standard n'est pas un rectangle de 5 mm de haut sur 10 mm de large: il mesure généralement 10 mm de hauteur pour 5 mm de largeur. De la même manière, 10 mm ne correspondent pas à la moitié d'un grand carreau: ils couvrent deux grands carreaux. Les 5 mm de largeur correspondent à un seul grand carreau.

Regardez le rectangle avant de regarder le diagnostic automatique. Il vous renseigne d'abord sur l'instrument, et seulement ensuite sur le cœur.

Cette vérification est rapide, mais elle doit être faite sur un tracé imprimé à une échelle connue. Si le document a été réduit par une imprimante de bureau, exporté en PDF avec une mise en page ajustée ou photographié, les dimensions mesurées sur la feuille ne sont plus interprétables de la même façon. Il faut alors contrôler l'échelle indiquée par le logiciel ou comparer le tracé avec une impression native de l'appareil.

Un rectangle anormal n'est pas toujours la preuve d'une panne interne. Avant de conclure à un défaut d'étalonnage, vérifiez:

• que la vitesse est bien réglée sur 25 mm/s si c'est la référence utilisée pour la comparaison;
• que la sensibilité est bien réglée sur 10 mm/mV;
• que le papier installé correspond au modèle prévu par le fabricant;
• que l'impression n'est pas compressée ou agrandie par un logiciel intermédiaire;
• que l'anomalie se reproduit sur un nouveau tracé.

Si le problème persiste, l'appareil doit être retiré de l'interprétation clinique jusqu'à vérification. Il ne sert à rien de compenser mentalement une échelle incertaine: un tracé médical n'est pas un dessin que l'on peut corriger à l'œil.

Ce que le contrôle quotidien ne permet pas de voir

Le rectangle de calibration contrôle un repère, pas l'ensemble de la chaîne de mesure. Il ne dit rien, par exemple, de la qualité du contact des électrodes, de la continuité d'un câble ou de la présence d'interférences électriques. Un ECG peut présenter un rectangle parfaitement régulier et rester difficile à interpréter en raison d'un mauvais positionnement des électrodes ou d'un câble défectueux.

À l'inverse, un tracé parasité ne signifie pas nécessairement que l'appareil est mal étalonné. Les tremblements musculaires, les mouvements du patient, une électrode mal adhérente ou une peau insuffisamment préparée peuvent produire une ligne de base instable. Le rôle de la maintenance préventive est justement de distinguer les défauts liés aux accessoires et à l'utilisation de ceux qui concernent l'électronique ou le logiciel.

Quelques indices orientent vers une vérification technique:

• un artefact qui revient toujours sur la même dérivation malgré un repositionnement correct;
• une amplitude qui semble changer sans modification du réglage;
• une vitesse d'impression différente de celle sélectionnée;
• des segments manquants, décalés ou compressés lors de l'export;
• une différence persistante entre l'affichage et l'impression;
• un message d'erreur récurrent lié à la mémoire, à la batterie ou à l'acquisition.

Ces anomalies doivent être inscrites dans le suivi de l'appareil, même si elles disparaissent après un redémarrage. Une panne intermittente est particulièrement difficile à documenter après coup. La date, le type de tracé concerné, le réglage utilisé et la mesure prise donnent au technicien des éléments bien plus utiles qu'une mention générale indiquant que l'ECG fonctionne mal.

ECG numérique: l'importance de l'échantillonnage à 500 Hz

Sur un ECG numérique destiné au diagnostic, un autre paramètre mérite l'attention: la fréquence d'échantillonnage. Elle correspond au nombre de mesures du signal effectuées chaque seconde avant sa conversion en données numériques.

Un échantillonnage à 500 Hz est couramment retenu comme référence pour préserver correctement les variations rapides du signal dans les applications diagnostiques. Il ne s'agit pas d'une fréquence d'étalonnage au sens strict, mais d'une caractéristique qui influence la fidélité de l'enregistrement. Un appareil peut être bien calibré en amplitude et en temps tout en fournissant une représentation insuffisamment détaillée si son acquisition n'est pas adaptée à l'usage prévu.

La conséquence d'un échantillonnage trop faible n'est pas toujours spectaculaire. Le rythme général peut sembler parfaitement lisible, tandis que des détails plus fins des complexes rapides sont simplifiés ou déformés. Cette limite est particulièrement importante lorsque l'ECG est utilisé pour analyser la morphologie, la conduction ou des variations de faible amplitude.

La fréquence d'échantillonnage ne doit pas être examinée isolément. La bande passante, les filtres appliqués, la qualité des électrodes et le traitement logiciel du signal comptent également. Certains appareils proposent des filtres destinés à réduire les parasites ou les tremblements. Ils peuvent améliorer la lisibilité à l'écran, mais aussi modifier la forme de certaines composantes. Le réglage utilisé doit donc être connu lorsqu'un tracé est comparé à un examen antérieur.

Si l'ECG numérique est ancien, si sa documentation est introuvable ou si son logiciel a été remplacé par une solution d'archivage différente, il est utile de reprendre la fiche technique complète. Il faut rechercher au minimum les informations relatives à la calibration, à la vitesse, à la bande passante, à l'échantillonnage et aux filtres. Un appareil ne devient pas automatiquement inutilisable avec les années, mais ses limites doivent être compatibles avec l'usage qui lui est demandé.

À quel moment déclencher un contrôle en dehors de la révision annuelle?

La révision annuelle donne un cadre. Elle ne doit pas devenir une raison d'attendre lorsqu'un signal d'alerte apparaît. Certains événements justifient un contrôle anticipé:

• déplacement important de l'appareil ou changement de poste électrique;
• choc, chute ou intervention sur le boîtier;
• remplacement d'un câble patient, d'une batterie ou d'un module d'acquisition;
• installation d'une mise à jour ou modification du logiciel d'export;
• apparition répétée d'artefacts non expliqués;
• résultat incohérent avec l'état clinique ou avec un enregistrement réalisé sur un autre appareil;
• absence de rapport de maintenance alors que l'appareil est utilisé depuis longtemps.

La conduite à tenir est simple: conserver le tracé concerné, noter les conditions d'enregistrement et contacter le fabricant ou le prestataire biomédical. Évitez de modifier plusieurs paramètres à la fois, car vous risqueriez de perdre la cause de l'anomalie. Si un réglage a été changé, il doit être documenté avant tout nouvel examen.

Le contrôle technique ECG obligatoire n'est donc pas une formule qui permettrait de réduire la maintenance à une date sur un calendrier. La responsabilité de l'exploitant implique une organisation: savoir quel appareil est utilisé, connaître son historique, conserver les rapports et s'assurer que les personnes qui réalisent les ECG savent reconnaître un réglage inhabituel.

Le rythme à retenir pour un cabinet médical

La fréquence d'étalonnage d'un ECG en cabinet médical repose sur trois niveaux de surveillance:

• À chaque tracé ou au début de chaque série d'examens: vérification du réglage de sensibilité, de la vitesse et du rectangle de calibration. Sur le repère standard, la hauteur est de 10 mm, soit deux grands carreaux, et la largeur de 5 mm, soit un grand carreau.
• Au moins une fois par an dans la plupart des cabinets: maintenance préventive avec contrôle métrologique, vérification des accessoires et rapport écrit, sauf périodicité différente explicitement prévue par le fabricant.
• Sans attendre la prochaine échéance: intervention dès qu'une dérive, un artefact persistant, une anomalie d'impression ou une modification du système numérique fait douter de la fidélité du tracé.

L'étalonnage ne garantit pas à lui seul la qualité d'un ECG. Il garantit quelque chose de plus basique et de plus indispensable: que les millimètres imprimés et les secondes enregistrées correspondent à une référence connue. Sans cette base, l'interprétation part d'une échelle incertaine.

Un ECG bien entretenu peut rester fiable pendant de nombreuses années, à condition que son état, ses accessoires et ses performances soient suivis. À l'inverse, repousser systématiquement la maintenance parce que l'appareil continue de s'allumer revient à confondre fonctionnement électrique et fiabilité médicale.

La bonne pratique tient finalement en peu de choses: regarder le rectangle, vérifier les réglages, documenter les anomalies et organiser une maintenance préventive régulière. Pour un cabinet médical, la révision annuelle constitue le repère le plus défendable. Le reste ne relève pas du marketing du prestataire, mais de la capacité à démontrer que chaque tracé interprété a été produit par un appareil dont la mesure reste maîtrisée.
